معدات Vibroflot التغذية السفلية نوع إطار كومة المشي لتحسين التربة الطينية الناعمة

BVEM التغذية السفلية Vibroflot Walking Pile Frame Type المستخدمة لتحسين التربة الطينية الناعمة

التغذية السفلية الاهتزازية عبارة عن تطبيق امتداد للذبذبة الاهتزازية لتوسيع النطاق القابل للتطبيق لتقنية الاهتزاز.

طريقة دفع اهتزازي خاصة يمكنها تحقيق وصول مواد الملء مباشرة إلى الموضع السفلي لحفرة البئر في الوقت الحقيقي لتصنيع الخوازيق من خلال أنبوب التغذية المتصل بمعدات الختم الاهتزازي ، وتنفيذ العمود الحجري أو صنع كومة الرمل.

تطوير تغذية القاع الاهتزازي:

1. أدخل النطاق القابل للتطبيق للتلوت الاهتزازي ، ويمكن استخدامه لتحسين تربة الطمي ، والبناء البحري ، وبناء الطريقة الجافة ، والمشروع الذي يتطلب التحكم الدقيق في القطر

2. وفقًا للظروف ، يمكن تنفيذ المعدات المخصصة لتنفيذ الإنشاءات في ظل ظروف مختلفة

3. يمكن تحقيق سجل بيانات البناء للعملية الكاملة والبناء الأوتوماتيكي

4. تسهيل الحد من هدر الحجر وتنفيذ أعمال البناء البيئي والأخضر

5. يمكن تحقيق الجفاف والماء وربط طريقة الهواء والماء

6. يمكن أن تحقق البناء coumn الحجر المسحوق

تغذية أسفل نوع هيكل كومة المشي الاهتزازي

الملف الشخصي الهيكل

الهيكل الرئيسي لنظام التغذية السفلية من نوع إطار كومة المشي:

1. تم تصميم هزاز BJZC-BFS-400-180 مع تجاويف مزدوجة لضغط الهواء.

2. إطار كومة متحركة ZB200 يدعم المضيف بعمود 38 م

3. قادوس التتبع مع صنبور

4. نظام التحكم الأوتوماتيكي بجودة البناء للعملية برمتها

صفة مميزة

1. تجاويف ضغط الهواء مزدوجة القفل:

كما هو مبين في الصورة 2 ، تنعكس إشارة الموضع لتجويف ضغط القفل المزدوج بواسطة المستشعر للإشارة إلى باب الغرفة العلوية وباب الغرفة السفلية يفتح ويغلق بالتناوب ، ويتم الحفاظ دائمًا على ضغط هواء معين في خط أنابيب الطمس لضمان السرعة سقوط الحجارة.

في بناء المنطقة البحرية ، يمكن أن يتجنب بشكل فعال المياه الخارجية التي تصب في خط الأنابيب أو حتى تتدفق مرة أخرى إلى التجويف.تستخدم معدات النظام هذه على نطاق واسع في المشاريع ذات العمق الكبير للأكوام أو مشاريع الأعمدة الحجرية الاهتزازية تحت الماء.

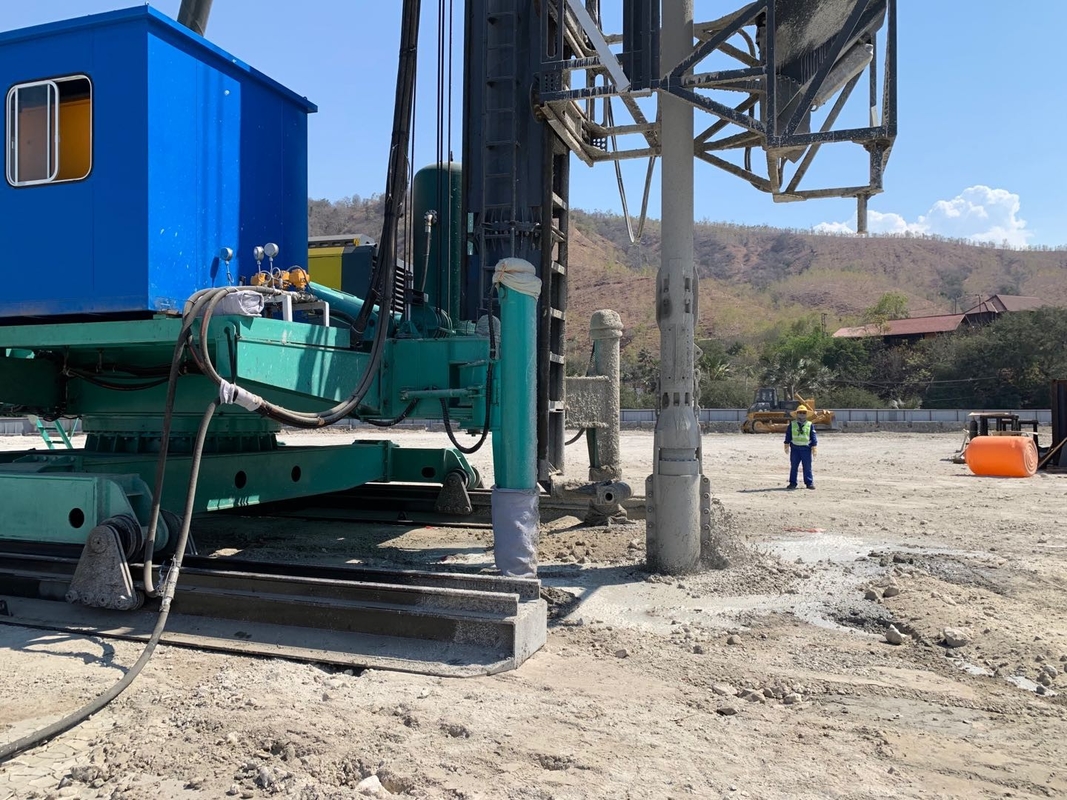

2. إطار كومة المشي:

لا يمكن للإطار الأساسي التحرك وتدوير 360 درجة باستخدام الهزاز فحسب ، بل يمكنه أيضًا نقل جميع معدات البناء (ضاغط الهواء ، وخزان تخزين الهواء ، والمولد ، وخزانة التحكم ، وما إلى ذلك) على منصة واحدة ككل ، وذلك لتحقيق الحجم الكبير. - تكديس المنطقة لكل وحدة وتجنب استهلاك الوقت لكل معدات بناء مساعدة تتحرك مع الركيزة.في بناء الأراضي على نطاق واسع ، يمكنه توفير الوقت والتكلفة بشكل فعال وتحسين كفاءة البناء.

3. قادوس التتبع مع صنبور:

تبلغ سعة الجرافة المقدرة لقادوس الرفع 1.2 متر مكعب ، والمنحدر الداخلي أكبر من الزاوية المتبقية للحجر لضمان ملء المواد بسلاسة.يمكن لباب المواد المتحكم فيه بواسطة أسطوانة الهواء أن يحقق الفتح المتسلسل لباب القادوس وشلال التقطيع.

يتم توصيله بالمسار وينزلق لأعلى ولأسفل تحت تأثير حبل السلك الفولاذي لرفع الرافعة الإضافية ، مما يجعل عملية التغذية والنقل بأكملها أكثر استقرارًا وملاءمة وكفاءة.

4. نظام إدارة تسجيل بيانات البناء الأوتوماتيكي:

يمكن أن تدرك وظيفة التحكم عن بعد للمعدات المتعددة مثل بدء الهزاز وإيقافه ، وإعداد معلمات جودة الركيزة ، والتغذية والصمامات.أثناء البناء ، سيتم تسجيل معلمات البناء المختلفة بما في ذلك كمية الحشو في الوقت الفعلي لتحقيق مراقبة العملية بأكملها ، والتحكم في عملية البناء وضمان دقة البناء.

كفاءة التطبيق والبناء

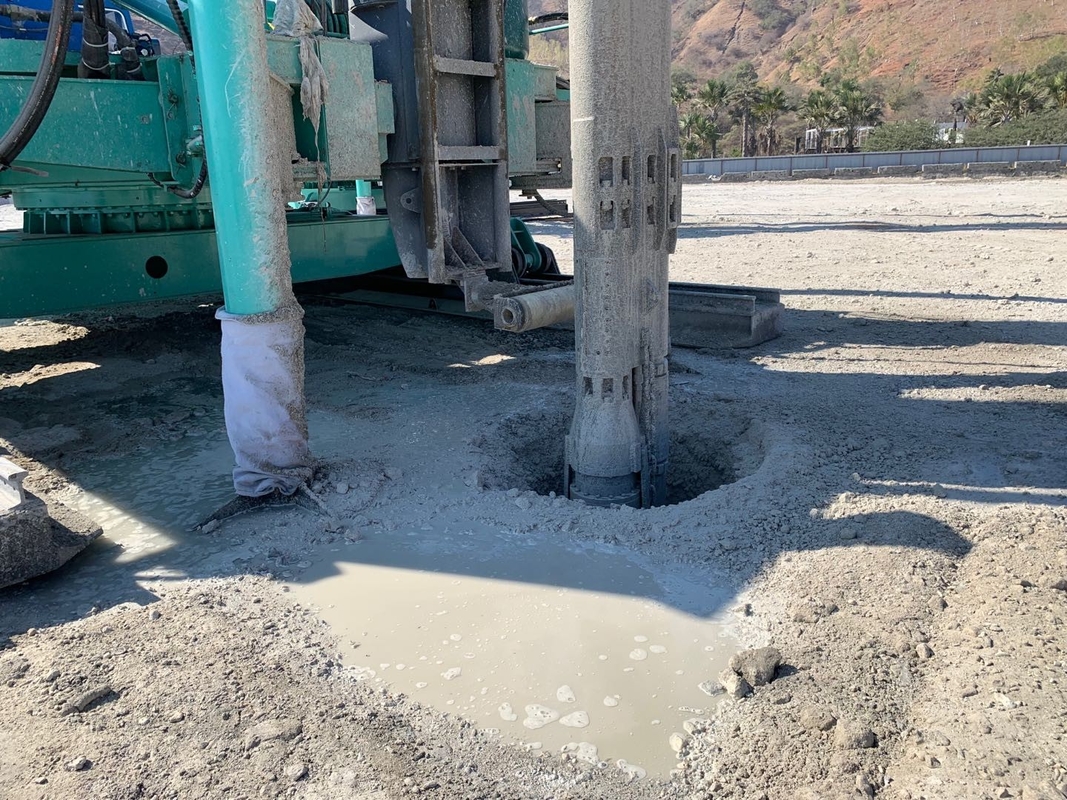

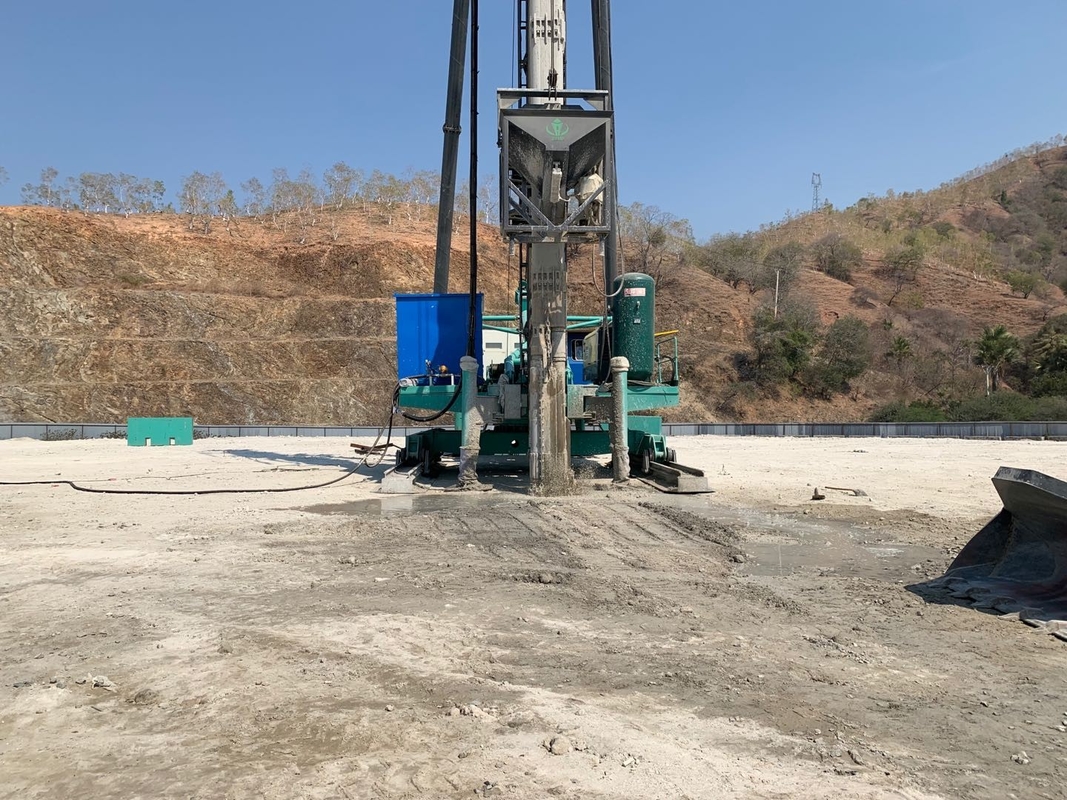

تم تطبيق المنتج بنجاح في بناء الأرض لمشروع بناء التعبئة السفلية الاهتزازية لمحطة الحاويات الجديدة في خليج طيبة ، تيمور الشرقية.العدد الإجمالي لأكوام الحصى حوالي 37000. نطاق عمق الكومة هو 15 ~ 21 م ، متوسط ​​وقت عمل الثقب هو 15 ~ 25 دقيقة ، وقت التشفير 30 ~ 35 دقيقة ، وقت العمل للكومة بأكملها 50 ~ 70 دقيقة ، والحد الأقصى لقيمة الاختراق SPT هو أكثر من 50 ضربة.

مصنع نظام تغذية القاع الاهتزازي - شركة Beijing Vibroflotation Engineering Machinery Co.، Ltd (BVEM)

1.عشر سنوات من البحث والتطوير في نظام التغذية السفلية ، أول مجموعة كاملة من مزود تغذية القاع الاهتزازي والذي يمكن أن يمثل مستوى متقدمًا في الصين

2. محرر رئيس لمعيار التصنيع بالحبل الاهتزازي الكهربائي في الصين

3. الباحث والمطور للاهتزازي عملية كاملة لمراقبة الجودة والإدارة

4 - مشروع China Three-Gorge ، وجسر هونغ كونغ - تشوهاى - ماكاو وعشرات من المشاركين الآخرين في المشاريع المحلية الكبرى والإنجازات التقنية
